Come costruire un caricabatteria USB

con delle pile stilo



Ecco come un caricabatteria USB a partire da 4 batterie formato AA.

Cosa occorre per costruirlo?

  • 1 porta batterie formato AA x 4.
    Si trovano nei negozi di elettronica o nei reparti FaiDaTe dei  grandi supermercati, costo circa  4-8  €.
  • 4 batterie AA.
    Io preferisco usare le ricaricabili (hanno una capacita che va dai 1700 ai 2500 mA) ma si possono usare anche le alcaline (l’SGS2 sopporta senza problemi la piccola sovratensione in ingresso). Costo, molto variabile, dai 5 ai 20€

portabatteraaa

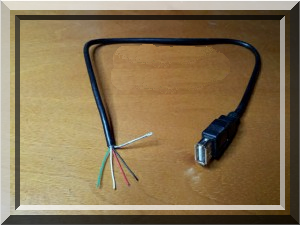

1 cavo USB con 1 connettore tipo A femmina.

cavetto1

1 saldatore, dello stagno e del nastro isolante.

Il montaggio è veramente semplice, si comincia col tagliare il cavo USB alla lunghezza desiderata e si liberano i 4 cavetti interni dalla schermatura cosi come mostrato nella figura precedente.
In seguito si spelano i tre cavetti Nero, Rosso e Verde, il bianco non serve.

Unire a questo punto lo Schermo (la maglia esterna) il cavetto Nero e il cavetto Verde. Saldare a questo punto il terminale Rosso delle batterie col Rosso del cavetto e il Nero col gruppo appena formato.

Chiudere il tutto con del nastro isolante, facendo ovviamente attenzione a non cortocircuitare la saldatura Rossa con gli altri fili.

Il caricabatterie e’ pronto!

CaricabatterieFinito
