Ispirazione dai cetrioli di mare apre nuove strade per la medicina rigenerativa

La natura offre spesso soluzioni straordinarie a problemi complessi, e la ricerca scientifica moderna sa guardare con intelligenza al mondo animale per trovare risposte innovative. Un gruppo di ricercatori dell’Università di Waterloo ha recentemente sviluppato un materiale avanzato capace di imitare una delle proprietà più affascinanti presenti in natura, ovvero la capacità dei cetrioli di mare di modificare istantaneamente la rigidità del proprio corpo. Questo studio pionieristico, intitolato “Idrogel bioispirati con proprietà meccaniche ampiamente programmabili per interfacce con tessuti molli”, è stato pubblicato sulla prestigiosa rivista scientifica Advanced Functional Materials.

Un materiale intelligente per la guarigione dei tessuti

I tessuti molli del corpo umano presentano caratteristiche meccaniche estremamente varietali, passando dai tessuti più morbidi e delicati come il cervello fino a strutture altamente resistenti come i tendini e la cartilagine. Per rispondere a questa diversità biologica, gli scienziati hanno creato un idrogel ricco d’acqua che funge da impalcatura temporanea. Questa struttura tridimensionale sostiene la crescita di nuovo tessuto biologico mentre si degrada gradualmente nel tempo, senza lasciare residui permanenti nell’organismo.

La particolarità di questo idrogel risiede nella sua programmabilità meccanica. Proprio come il cetriolo di mare regola la rigidità dei propri tessuti attraverso segnali ionici e il rimodellamento del collagene, il gel sviluppato a Waterloo può essere reso più morbido o più rigido mediante trattamenti specifici. Questa fluttuazione strutturale permette di adattare perfettamente il materiale alle esigenze del tessuto circostante, che si tratti di un muscolo, della pelle o di un tendine.

I risultati promettenti dello studio preclinico

Prima di arrivare a conclusioni definitive, il team di ricerca internazionale ha testato rigorosamente il materiale attraverso un modello preclinico sui ratti, focalizzandosi sulla riparazione dei tendini d’Achille danneggiati. Gli animali trattati con l’idrogel hanno mostrato una guarigione nettamente più rapida e strutturata rispetto a quelli trattati unicamente con le tradizionali suture chirurgiche.

• Crescita cellulare ordinata: Il gel ha favorito la deposizione di nuovo tessuto organizzato con una funzionalità paragonabile a quella di un tendine sano.

• Riassorbimento completo: Nell’arco di circa otto settimane, il materiale si è decomposto in modo sicuro ed è stato completamente metabolizzato dall’organismo.

• Riduzione dell’infiammazione: I test biologici hanno evidenziato un’ottima biocompatibilità, con una risposta immunitaria ridotta e un’elevata vitalità delle cellule staminali tendinee.

I test comportamentali effettuati sugli animali, come la valutazione dell’indice funzionale di Achille, hanno confermato un recupero motorio progressivo e quasi totale nel giro di poche settimane.

Approfondimenti tecnici avanzati dalla ricerca

Per comprendere appieno la portata di questa innovazione, è necessario analizzare i dettagli metodologici e strutturali emersi dalla documentazione tecnica originale. Il successo dell’idrogel si basa su una combinazione sofisticata di ingegneria dei materiali, fisica dello stato solido e simulazioni computazionali su scala multipla.

Congelamento direzionale e architettura porosa

Il processo di fabbricazione ha inizio con soluzioni di gelatina al $15\%$ in peso sottoposte a un gradiente di temperatura verticale, un metodo noto come congelamento direzionale o templatura del ghiaccio. Questa tecnica induce la crescita controllata di cristalli di ghiaccio che costringono le catene polimeriche ad allinearsi, formando una struttura lamellare altamente anisotropa. Ottimizzando la velocità di immersione a $2\text{ mm min}^{-1}$, i ricercatori sono riusciti a massimizzare la resistenza alla trazione e l’estensibilità lungo l’asse longitudinale.

Regolazione ionica e interazioni molecolari

La chiave della programmabilità meccanica risiede nel trattamento post-formazione mediante l’immersione in soluzioni saline specifiche. Tra le varie opzioni testate, il trattamento con citrato di sodio ha dimostrato prestazioni eccezionali. Gli anioni di citrato, caratterizzati da una forte idratazione, agiscono formando legami a idrogeno stabili con i gruppi idrossilici e amminici delle catene di gelatina.

• Modulo di Young: Può essere sintonizzato in un intervallo compreso tra $9.7\text{ kPa}$ e $3.59\text{ MPa}$.

• Resistenza alla trazione: Varia da $6\text{ kPa}$ fino a ben $14.25\text{ MPa}$.

• Energia di frattura: La formulazione ottimizzata raggiunge valori straordinari di $413\,305\text{ J m}^{-2}$, superando i limiti teorici tradizionali dei materiali idrogel convenzionali.

Analisi strutturale e dinamica molecolare

Mediante tecniche avanzate come la diffusione di raggi X a basso e alto angolo, rispettivamente SAXS e WAXS, è stato possibile osservare le variazioni strutturali in tempo reale durante la trazione. Sotto sforzo, le distanze intercatena diminuiscono da circa $13.2\text{ \AA}$ a $12.6\text{ \AA}$, evidenziando una compattazione molecolare che facilita il trasferimento efficiente del carico meccanico.

Le simulazioni di dinamica molecolare classica e la teoria del funzionale della densità hanno confermato che i sali di citrato promuovono legami incrociati resilienti, mentre altri tipi di anioni formano cluster di sali che agiscono come ponti flessibili tra nanofibrille adiacenti.

Stabilizzazione enzimatica e generalizzabilità

Per garantire la stabilità a lungo termine in ambienti fisiologici acquosi, il materiale è stato stabilizzato utilizzando la transaminasi microbica, un enzima che previene il gonfiore eccessivo e la rapida degradazione enzimatica da parte della collagenasi. Inoltre, la strategia di regolazione ionica basata sul citrato di sodio si è dimostrata estremamente versatile, funzionando con successo su altre famiglie di polimeri sintetici, polisaccaridi e proteine come il chitosano, la cellulosa e la fibroina della seta, aprendo la strada a una nuova generazione di biomateriali programmabili.

Traduzione abstract. La disponibilità dello studio completo, in accesso libero o riservato, è verificabile tramite il link del DOI nel box sotto se disponibile.

Abstract

Adattare le proprietà meccaniche dei materiali di riparazione alle esigenze specifiche dei tessuti rimane una sfida importante nella riparazione dei tessuti molli. In questo studio, presentiamo idrogel di gelatina anisotropi bioispirati, formati mediante congelamento direzionale e programmati meccanicamente attraverso un successivo trattamento ionico. Regolando le interazioni intermolecolari e preservando al contempo l’architettura porosa allineata e gerarchica, questo approccio permette di ottenere rigidità rilevanti per cervello, rene, tendine e cartilagine. L’identità degli ioni e la durata del trattamento consentono una regolazione coordinata del modulo di Young da 9,7 kPa a 3,59 MPa e della resistenza alla trazione da 6 kPa a 14,25 MPa, insieme a un’ampia regolazione della viscoelasticità, dell’estensibilità e della resistenza alla frattura. La caratterizzazione multiscala SAXS/WAXS, le simulazioni molecolari e l’analisi agli elementi finiti rivelano che l’associazione delle catene regolata dagli ioni e l’organizzazione anisotropa gerarchica governano collettivamente il trasferimento direzionale del carico e il rinforzo meccanico. Il materiale AGE-SC 36H trattato con citrato di sodio raggiunge un modulo di Young di 3,59 MPa, una resistenza alla trazione di 14,25 MPa e un’energia di frattura di 413.305 J m ^{− 2} , mentre la successiva stabilizzazione con transglutaminasi microbica (MTG) migliora la ritenzione meccanica ciclica e la resistenza al rigonfiamento e alla degradazione enzimatica in condizioni acquose. In un modello di tendine d’Achille di ratto, AGE-SC 36H (MTG) promuove un rimodellamento organizzato del collagene e migliora il recupero funzionale rispetto alla sola riparazione chirurgica. Nel complesso, la regolazione ionica offre una strategia generale per programmare le proprietà meccaniche anisotrope degli idrogel in diverse classi di materiali.

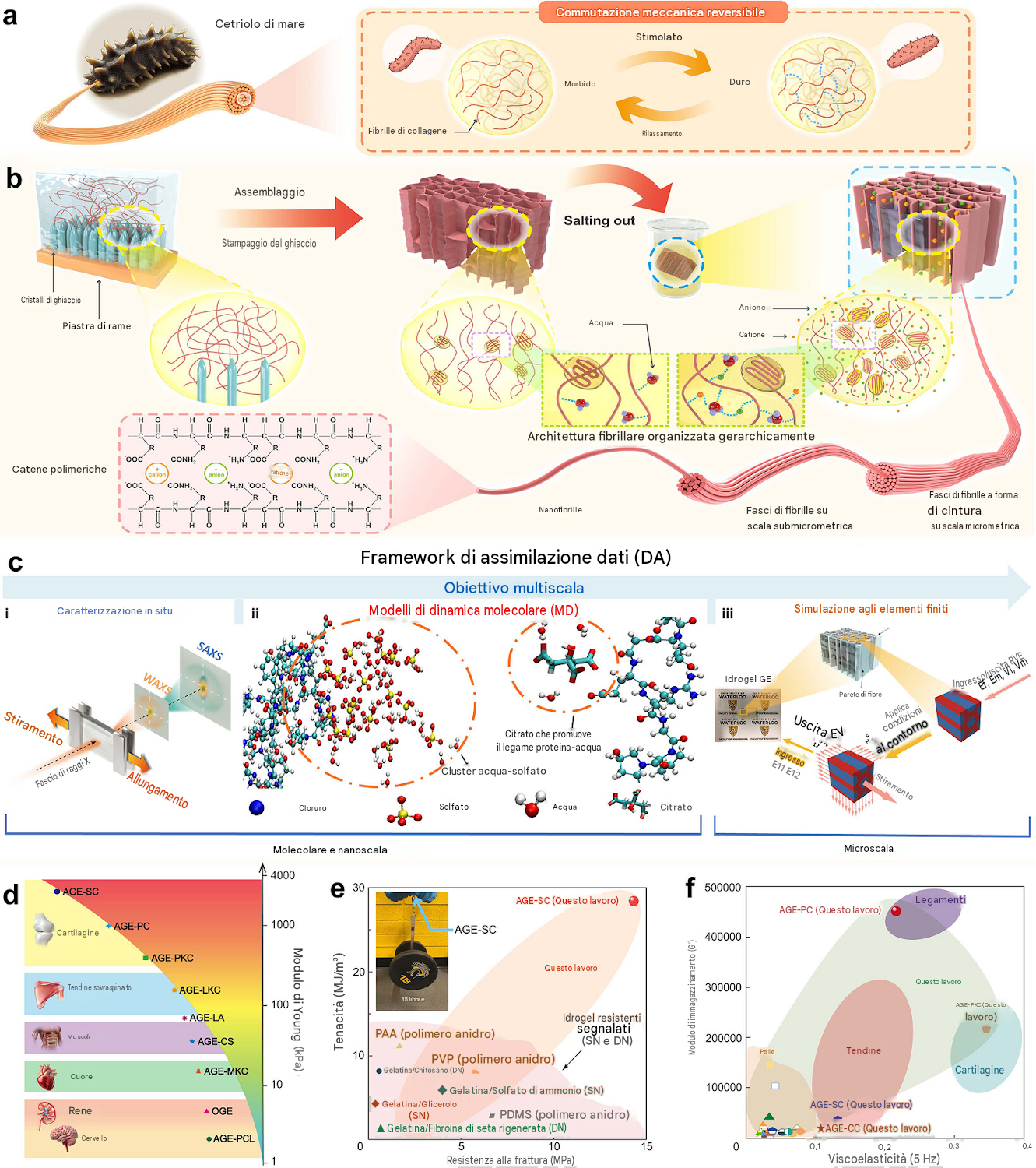

Abstract grafico adattato dallo studio originale (rif. bibliografico/DOI in calce). Traduzione e resa grafica in italiano a cura di TheSolver.it

by
