Sensori da polso per il monitoraggio in tempo reale degli elettroliti nel sudore

Il corpo umano è una macchina straordinaria che comunica costantemente con l’esterno attraverso segnali biologici nascosti. Tra questi, il sudore è da sempre considerato molto più del semplice risultato di uno sforzo fisico intenso o di una giornata particolarmente calda. All’interno di questo fluido corporeo si nasconde una ricca miniera di informazioni chimiche, tra cui spiccano ioni vitali come il sodio ($Na^+$) e il potassio ($K^+$). Il monitoraggio continuo di questi elementi chimici offre una finestra privilegiata per comprendere lo stato di idratazione, prevenire colpi di calore e gestire la salute occupazionale e sportiva in tempo reale.

Negli ultimi anni, la ricerca scientifica nel campo dei dispositivi indossabili ha fatto passi da gigante. Un team di ricercatori guidato dal professor Isao Shitanda presso la Tokyo University of Science ha sviluppato e testato sul campo un innovativo dispositivo da polso in grado di monitorare in tempo reale i livelli di sodio e potassio nel sudore. Questo risultato rappresenta un traguardo fondamentale per la tecnologia indossabile, superando storici limiti legati alla stabilità degli elettrodi e aprendo la strada a un’applicazione pratica direttamente sul campo, come dimostrato dai test eseguiti su operai in un cantiere edile attivo.

L’importanza biologica degli elettroliti nel sudore

Per comprendere appieno la portata di questa innovazione, è necessario esaminare il ruolo che il sodio e il potassio svolgono all’interno dell’organismo umano. Questi due ioni sono elettroliti fondamentali che regolano l’equilibrio dei fluidi nei tessuti, la trasmissione degli impulsi nervosi e la contrazione muscolare.

Durante l’attività fisica o lavorativa prolungata in ambienti caldi, il corpo produce sudore per termoregolarsi. La perdita eccessiva di acqua e sali minerali può causare una grave disidratazione, crampi muscolari, calo delle prestazioni fisiche e, nei casi più estremi, collassi termici. Monitorare la concentrazione di sodio e potassio nel sudore consente di stimare lo stato di idratazione dell’individuo senza dover ricorrere a esami del sangue invasivi.

Tuttavia, fino a poco tempo fa, l’analisi chimica del sudore presentava enormi ostacoli tecnici. I sensori elettrochimici tradizionali richiedevano lunghi tempi di precondizionamento prima di poter fornire letture stabili, rendendoci di fatto impossibilitati a utilizzarli in modo pratico durante le normali attività quotidiane o lavorative.

Il superamento dei limiti storici nei sensori potenziometrici

I sensori di ioni si basano su principi potenziometrici, misurando la differenza di potenziale elettrico tra un elettrodo ionoselettivo e un elettrodo di riferimento. Storicamente, il punto debole di questi sistemi è sempre stato l’elettrodo di riferimento stampato. Molti elettrodi basati su film di polivinilbutirrale richiedono oltre mille secondi di stabilizzazione iniziale a contatto con i liquidi, un limite inaccettabile per un dispositivo indossabile pensato per attivarsi istantaneamente all’insorgere della sudorazione.

Per risolvere questo problema, il gruppo di ricerca giapponese ha integrato una raffinata architettura di elettrodo di riferimento a giunzione liquida stampata a schermo, basata su inchiostri speciali contenenti gel di silice e polimeri fluorurati.

• Vantaggi della nuova architettura:

  • L’idropilia del gel di silice consente all’acqua di penetrare istantaneamente nello strato elettrolitico contenente cloruro di potassio.

  • Il potenziale dell’elettrodo rimane stabile e operativo fin dai primi istanti dall’immersione, azzerando i lunghi tempi di attesa.

  • La giunzione liquida riduce drasticamente i potenziali errori di misura causati dalle variazioni della composizione del campione esterno.

Come è fatto il dispositivo da polso

Il sistema sviluppato non è un semplice sensore di laboratorio, ma un dispositivo integrato completo che unisce chimica avanzata, microelettronica e design ergonomico. La struttura del sensore a stampa è stratificata su una pellicola flessibile in polietilene tereftalato ed è composta da vari elementi chiave:

• Struttura e componenti del sensore:

  • Elettrodi di lavoro stampati in carbonio: costituiscono la base per la deposizione delle membrane ionoselettive per il sodio e il potassio.

  • Membrane selettive polimeriche: contengono ionofori specifici, come lo ionoforo X per il sodio e la valinomycin per il potassio, immersi in una matrice di cloruro di polivinile e plastificanti.

  • Elettrodo di riferimento a giunzione liquida: garantisce letture elettriche stabili e coerenti nel tempo.

  • Strato di tessuto protettivo e fibra superassorbente: agisce sia da barriera fisica a contatto con la pelle sia come struttura di gestione del flusso per guidare il sudore attraverso l’area di rilevamento.

L’intero sensore flessibile si collega tramite un connettore miniaturizzato a un circuito stampato inserito all’interno di una custodia da polso simile a un comune orologio.

L’elettronica di acquisizione e la trasmissione wireless

La rilevazione dei segnali chimici richiede un’elettronica di precisione capace di elaborare variazioni di tensione millivoltmetriche senza risentire dei disturbi elettromagnetici ambientali. Il circuito di misurazione integrato nel dispositivo da polso svolge funzioni avanzate:

• Caratteristiche tecniche del modulo elettronico:

  • Microcontrollore principale: un chip a basso consumo gestisce l’elaborazione dei dati, l’interfaccia con la scheda di memoria e la comunicazione radio.

  • Convertitore analogico-digitale: trasforma i segnali di tensione provenienti dagli elettrodi in dati digitali elaborabili dal sistema.

  • Filtri passa-basso analogici: attenuano efficacemente il rumore elettronico ad alta frequenza per garantire la massima pulizia del segnale.

  • Doppio sistema di memorizzazione e trasmissione: i dati vengono registrati localmente su una scheda micro-SD e trasmessi in tempo reale tramite un modulo radio operante nella banda a $920\text{ MHz}$.

Per coprire grandi aree di lavoro senza perdita di segnale, i ricercatori hanno implementato un’architettura di rete a maglia (mesh network), inserendo ripetitori strategici capaci di inoltrare i dati dei lavoratori fino a una stazione di controllo centrale collegata a un computer portatile.

I test sul campo in un cantiere edile attivo

La vera prova del nove per qualsiasi tecnologia indossabile non si gioca nei laboratori asettici, ma nelle condizioni reali e imprevedibili del mondo del lavoro. Il sistema è stato testato sul campo indossato da un operaio volontario durante il turno di lavoro in un cantiere edile gestito dalla Sanwa Kensetsu in Giappone.

Durante le circa due ore e quarantacinque minuti di monitoraggio continuo, l’operaio ha svolto le normali mansioni lavorative, alternando momenti di sforzo fisico a pause, idratazione e pasti. Il dispositivo ha dimostrato di poter stabilire una connessione stabile attraverso la rete a maglia, acquisendo segnali potenziometrici reattivi al sodio e al potassio in tempo reale.

I dati grezzi registrati sono stati convertiti in concentrazioni apparenti attraverso curve di calibrazione preliminari. Sebbene i ricercatori sottolineino che un’analisi quantitativa rigorosa del sudore richieda ulteriori protocolli di calibrazione e test di recupero con volumi controllati, il test sul campo ha dimostrato in modo inequivocabile la fattibilità operativa del sistema in ambienti complessi e ricchi di ostacoli.

Approfondimenti correlati sulla salute occupazionale e sui sensori indossabili

L’integrazione di sensori chimici nei dispositivi indossabili commerciali rappresenta una delle frontiere più affascinanti della tecnologia moderna. Oltre al monitoraggio degli elettroliti per la prevenzione della disidratazione, la ricerca sta evolvendo verso la rilevazione multiparametrica.

Nel settore della salute occupazionale, la protezione dei lavoratori esposti a stress termico estremo sta diventando una priorità globale a causa dei cambiamenti climatici. Dispositivi in grado di avvisare tempestivamente il lavoratore e i supervisori in caso di squilibri elettrolitici critici possono salvare vite umane, prevenendo colpi di calore improvvisi.

Un altro campo di forte interesse è rappresentato dalla medicina dello sport. Gli atleti professionisti utilizzano già sensori per monitorare la perdita di sali minerali durante le sessioni di allenamento ad alto rendimento, ottimizzando l’integrazione di acqua e bevande isotoniche personalizzate.

Tuttavia, restano aperte alcune importanti sfide tecnologiche che la ricerca futura dovrà affrontare:

• La necessità di effettuare calibrazioni periodiche per compensare la deriva a lungo termine dei sensori elettrochimici.

• La gestione della variabilità del tasso di sudorazione individuale e dei tassi di evaporazione cutanea.

• L’ottimizzazione della biocompatibilità dei materiali a contatto prolungato con la pelle irritabile.

Nonostante questi limiti ancora in fase di studio, il lavoro condotto dal team di Tokyo rappresenta un mattonelone fondamentale verso la realizzazione di sistemi diagnostici non invasivi indossabili ogni giorno da chiunque ne abbia bisogno.

Traduzione abstract. La disponibilità dello studio completo, in accesso libero o riservato, è verificabile tramite il link del DOI nel box sotto se disponibile.

Abstract

I sensori ionici indossabili hanno riscosso un’attenzione crescente per il continuo monitoraggio non invasivo degli ioni nei fluidi corporei come il sudore. Tuttavia, elettrodi di riferimento stampati comunemente utilizzati nei sensori ionici potenziometrici richiedono un condizionamento prolungato per raggiungere potenziali stabili, che limita le applicazioni pratiche indossabili. Qui abbiamo integrato una serigrafia architettura dell’elettrodo di riferimento a giunzione liquida con doppio Na ⁺ – e K ⁺ -elettrodi selettivi in ​​un orologio da polso indossabile piattaforma di rilevamento. Il riferimento della giunzione liquida diventa operativo senza il precondizionamento prolungato richiesto dal poli(vinil butirrale) (PVB)-tipo riferimenti stampati. Il sensore ha mostrato una sensibilità di 48,3 mV decennio ^–1 per Na ⁺ e 46,4 mV decade ^–1 forchetta ⁺ L’elettrodo di riferimento stampato deriva di circa 6 mV in 3000 s rispetto a un riferimento commerciale in 10 mM NaCl. Un elettrodo di riferimento di controllo fabbricato senza il lo strato di giunzione liquida ha mostrato una dipendenza sostanzialmente maggiore da la concentrazione esterna di KCl, supportando il ruolo funzionale di lo strato di giunzione liquida. Uno strato di tessuto e una fibra superassorbente Lo strato (SAF) è stato incorporato come barriera fisica e per la manipolazione del campione struttura. È stato progettato e costruito un dispositivo wireless tipo orologio da polso per l’acquisizione di dati in tempo reale, la trasmissione wireless e l’archiviazione locale su una scheda SD. Il sistema completo è stato installato in un cantiere attivo sito. Durante i test sul corpo con un operaio edile volontario, il sistema ha acquisito Na ⁺ – e K ⁺ -potenziometrico responsivo segnali in tempo reale, che sono stati convertiti in concentrazioni ioniche apparenti utilizzando curve di calibrazione acquose, per un periodo di lavoro di circa 2 ore e 45 minuti

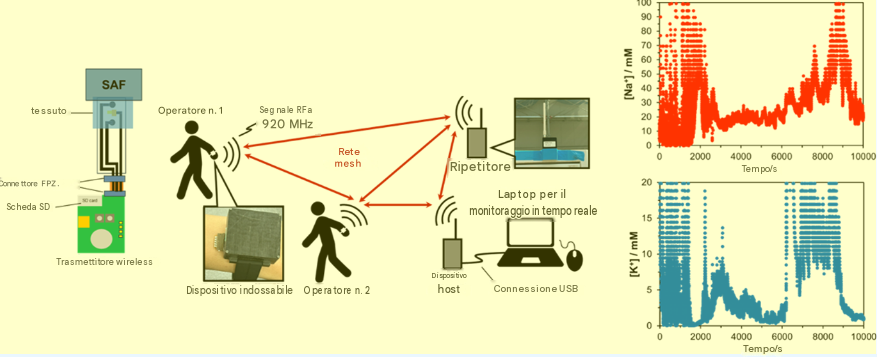

Abstract visivo
